一、 产品概述

    我公司是专业造作螺旋板式换热器的企业，有卷造螺旋板式换热器的大型专机，造作工艺先进，经验丰硕，确？康米〉牟钇分柿
。
    螺旋板式换热器宽泛利用于石油化工、食品、造药、机械、供热和拔除废液的热回收等领域，典型利用是酒精加工和焦化企业的贫富油加工
。

    螺旋板式换热器与其他种类换热器相比的特点是，传热流路长、流路间距大、耐热温、不易泄漏
。因而它换热效能较高，换热后冷介质的温度容易靠近热介质的温度，适于粘稠性物料和含有颗粒性物料的加温或降温处置，但不适于含有纤维性物料换热
。螺旋板式换热器也合用于有机化合物蒸汽的冷凝加工
。

    二、螺旋板式换热器的根基机关和工作道理

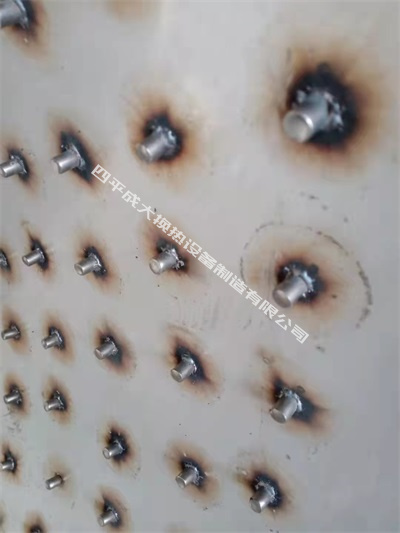

    螺旋板式换热器是由两张较长的钢板叠放在一路卷造而成的，如图一，每张板上均布地焊有定距柱，它使两张板之间产生肯定的间距，形成换热流路，定距柱起到支持钢板抵抗流体压力的作用，也起到流体在换热流路中流动时增长湍流从而提高换热效能的作用
。相邻两流路流过的两种流体温度分歧，它们通过螺旋钢板进行传热，达到换热的主张
。两流路的间距能够一样，也可分歧
。流路间距不能太幼，也不能太大，太幼容易梗塞，太大不利于传热，在造作工艺结构上也难以实现，通常为 8-30mm 较为合适
。

                                                       图   一

    对于进行换热的两种介质，若是都是液体，在螺旋板式换热器的六路中是按螺旋方向流动的，如图二，并且按逆流的方式流动，所谓逆流是指相邻流路中两种液体流动的方向相反，这样能使两流体在相互传热的流程中始终维持肯定的温差，从而可获得较好的成效
。

    对于换热的两种介质，一种是液体，另一种是汽（气）体，可按错流方式流动，所谓错流，是指液体按螺旋方向流动，汽（气）体按换热器的轴向直接通过，如图三，这重要是思考到汽（气）体的特点，适于较大的流量，削减阻力，合用于有机蒸汽冷凝
。凭据具体工况，蒸汽也可按螺旋方向流动，但气体由于热容量较幼，通常那要按轴向直接通过
。

                                 图  二                               图  三

三、螺旋板式换热器的类型

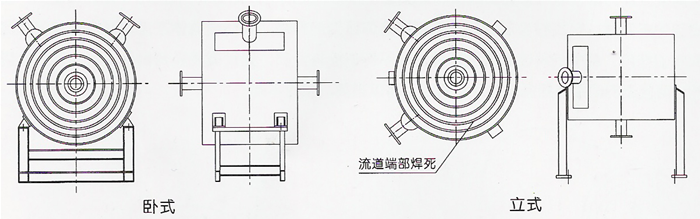

1.不成拆式

    卷造后的螺旋板式换热器，其两端焊死，它不成拆卸，形成固定结构，流程内部不成触及
。它合用于不易梗塞的流体换热

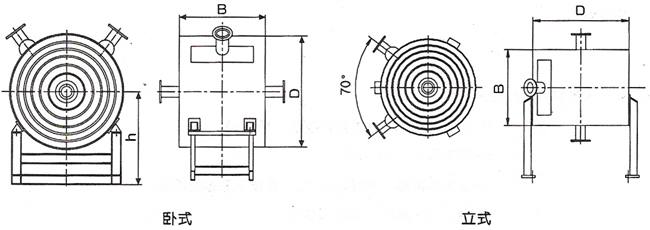

。不成拆式又有卧式和立式的结构
。

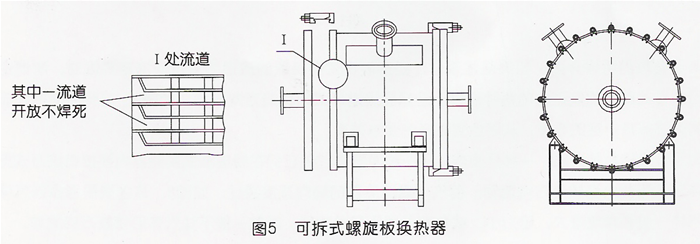

2.可拆式

    卷造后的螺旋板式换热器，每端只将一个流路焊死，而 另一个流路盛开，而后在端面上加端盖加以密封
。其端盖能够拆卸，从而算帐流路内部
。它合用于易梗塞的流体换热
。

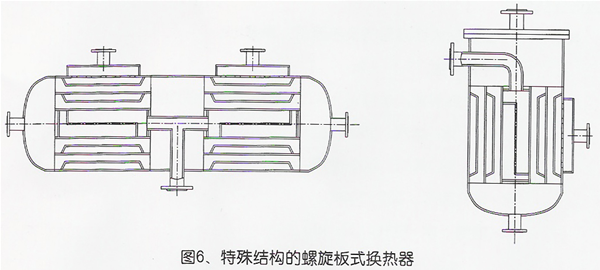

3.特殊大局

    有些化工上用的螺旋板式换热器，凭据加工工艺的要求，必要诸如的特殊结构，两端带有封头、端盖或两个换热器串到一路，结构不一，必要设计部门专门设计
。

    组成螺旋板式换热器的主换热资料，重要分为碳钢和不锈钢两大类，碳钢的螺旋板资料为Q235A，不锈钢的螺旋板资料重要有0Cr19Ni9(SUS304)和00Cr17Ni4Mo2(SUS316L)
。

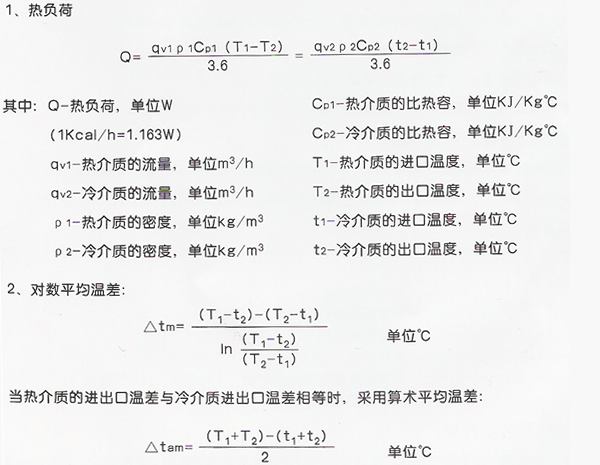

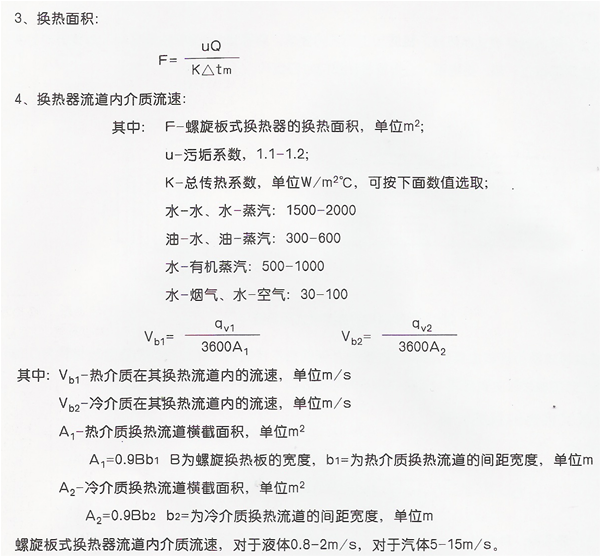

四、螺旋板式换热器的选型推算

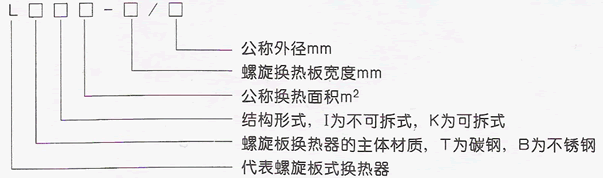

五、螺旋板式换热器机能极其型号的暗示步骤

    螺旋板式换热器的最高工作温度可达组成换热器资料所能耐用的最高指标，最高可达300摄氏度
。设计压力可分为0.6、1.0、1.6MPa，相应地，针对碳钢板而言螺旋换热板的厚杜爪为4、5、6mm
。

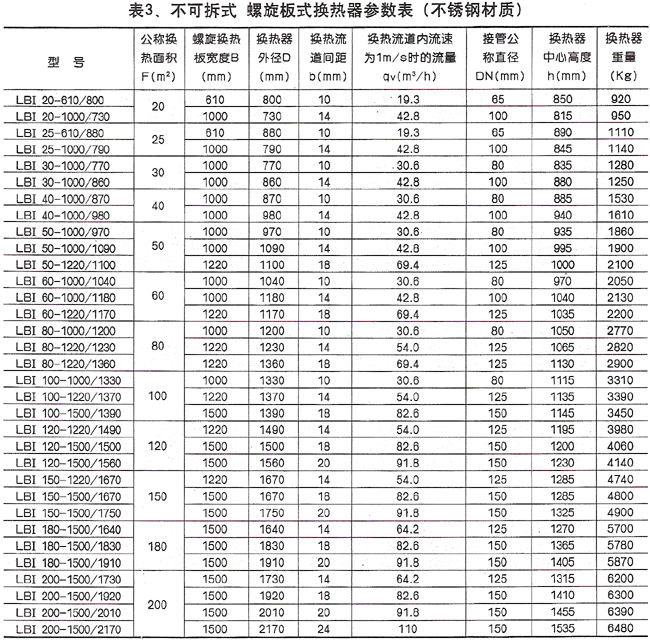

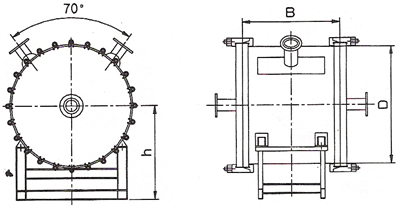

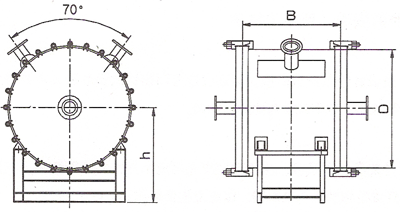

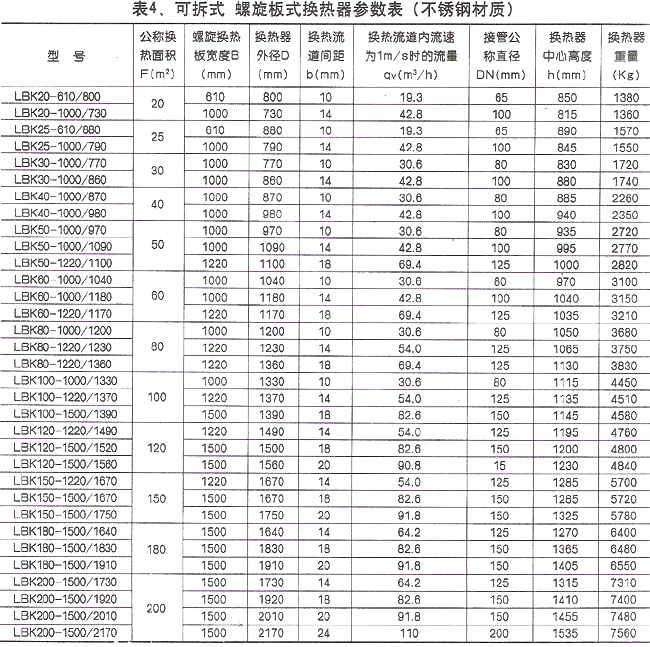

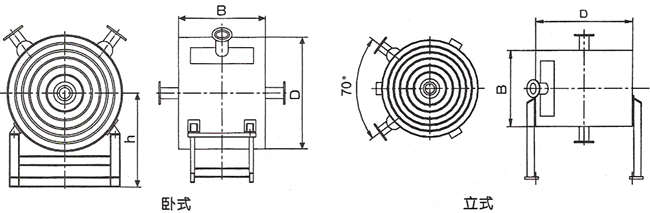

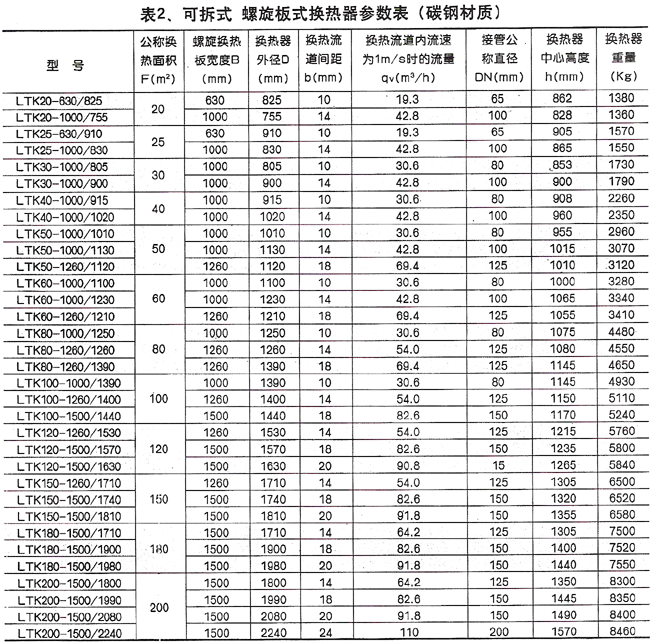

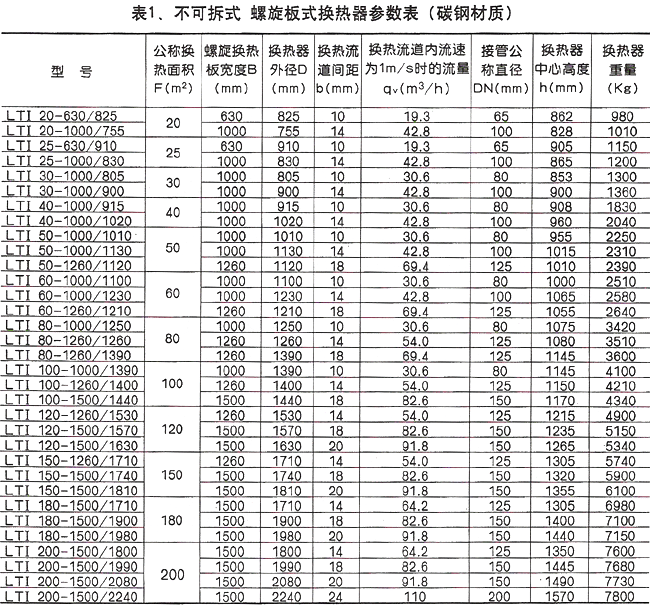

六、螺旋板式换热器的参数表

七、螺旋板式换热器的装置、使用与守护
1、装置：螺旋板式换热器应按设计图纸装置联接
；∮κ亲派杓频那慷冉细叩幕炷粱
。周围应留有足够的空间，以便使用和检建，地下应设有地漏排水路
。

2、使用：使用中不得超出设计的压力和温度
。运行之前应吓酌净水冲刷换热器流路
。在液体介质进口之前应设有过滤器，预防带有纤维性物质进入换热器，以免产生换热流路梗塞
。

3、守护：在日常使用中要按时查抄，停用后要实时算帐流路内的残存物质
。如换热流路内产生结垢或梗塞，可用蒸汽吹扫来算帐，也可凭据结垢的成分用化学碱溶液或酸溶液进行洗濯
。
